学习回顾—IS-IS路由协议(0x08)-IS-IS协议PDU报文格式头

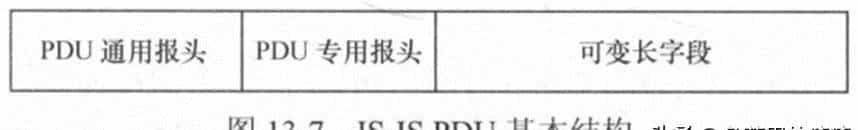

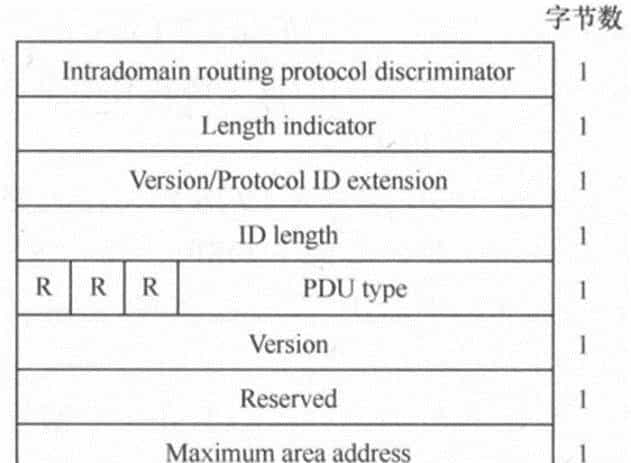

以上这些IS-IS PDU的结构如图13-7所示，都包括一个报头和可变长字段两部分。报头有包括“通用报头”和“专用报头”。对所有PDU来说，通用报头是一样的，如图13-8所示，专用报头不同PDU类型有所不同。

IS-IS PDU通用报头各字段说明如下。

① Intradomain Routing Protocol Discriminator:域内路由协议标识符，占1字节，用于标识网络层PDU的类型，IS-IS PDU的固定值为0x83.

② Length indicator:长度指示器，占1字节，用于标识报头部分(包括通用报头和各种PDU的专用报头两部分)长度，以字节为单位。

③ Version/Protocol ID Extension:版本/协议ID扩展，占1字节，当前值固定为0x01。

④ ID Length:ID长度，占1字节，用于标识系统ID长度。在IS-IS的NET地址中此字段固定为6。

⑤ PDU Type：PDU类型，占5位，用于标识IS-IS PDU类型。值为15标识L1 LAN IIH；值为16标识L2 LAN IIH；值为18标识L1 LSP；值为20标识L2 LSP；值为24表明L1 CSNP；值为25表明L2 CSNP；值为26表明L1 PSNP；值为27表明L2 CSNP。

⑥ Version:IS-IS协议版本号，占1字节，当前值为0x01。

⑦ Reserved:保留位，占1字节，当前值固定为0.

⑧ Maximum AreaAddress:最多区域地址，占1字节，表明支持的足底啊区域数，表明可以为一个路由器配置多少个不同的区域前缀。缺省值为0，表明最多支持3个区域地址数。IS-IS路由器中在同一路由进程下的个接口均必须在同一个区域中。
